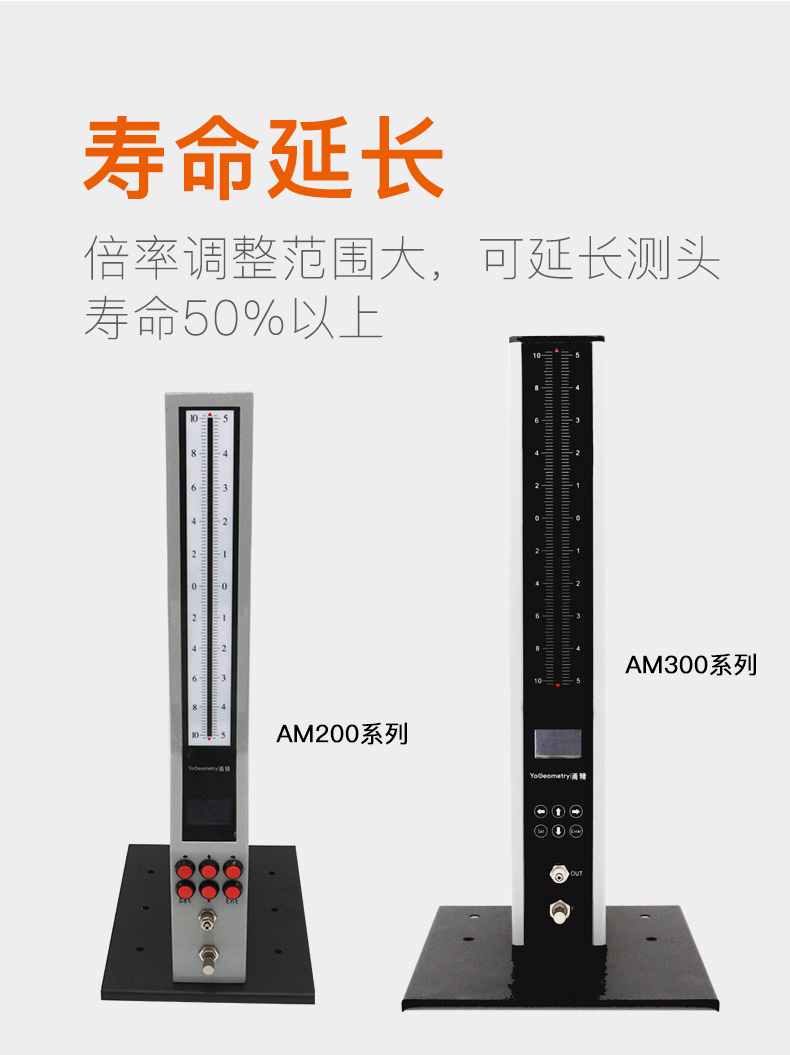

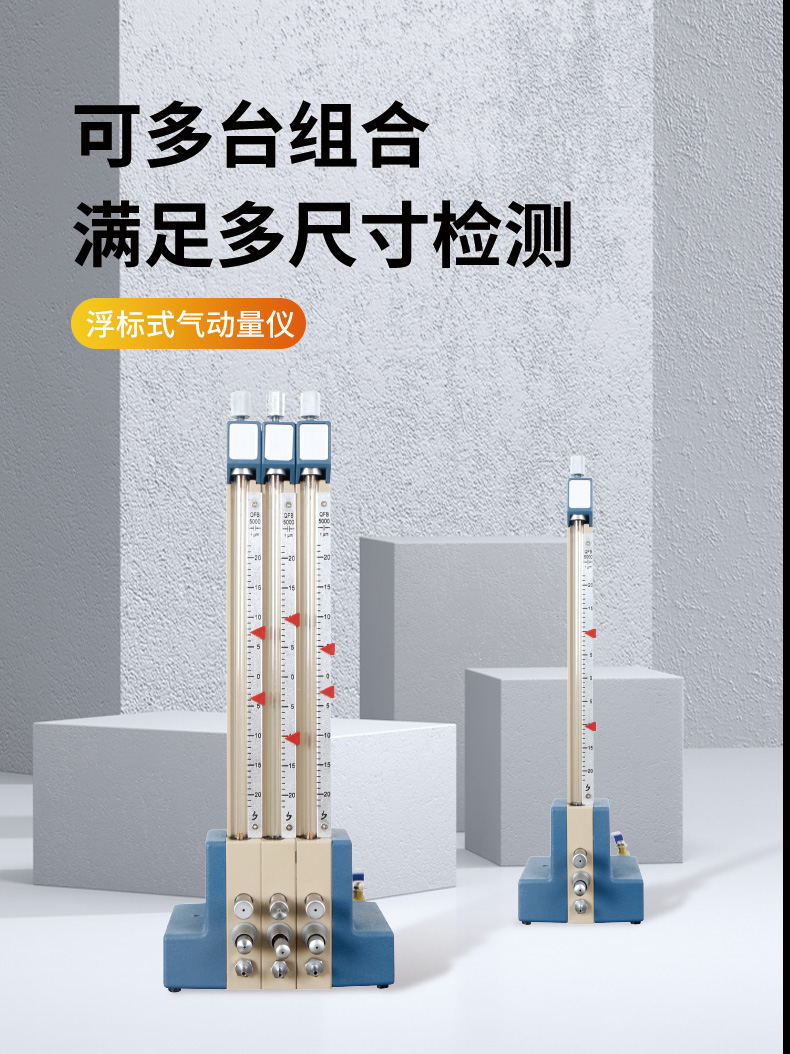

气动测量仪是一种非接触式测量仪器，按其显示器的种类可分为浮标式气动测量仪(见图1)和电子柱式气动测量仪(见图2)。
（图1） （图2）

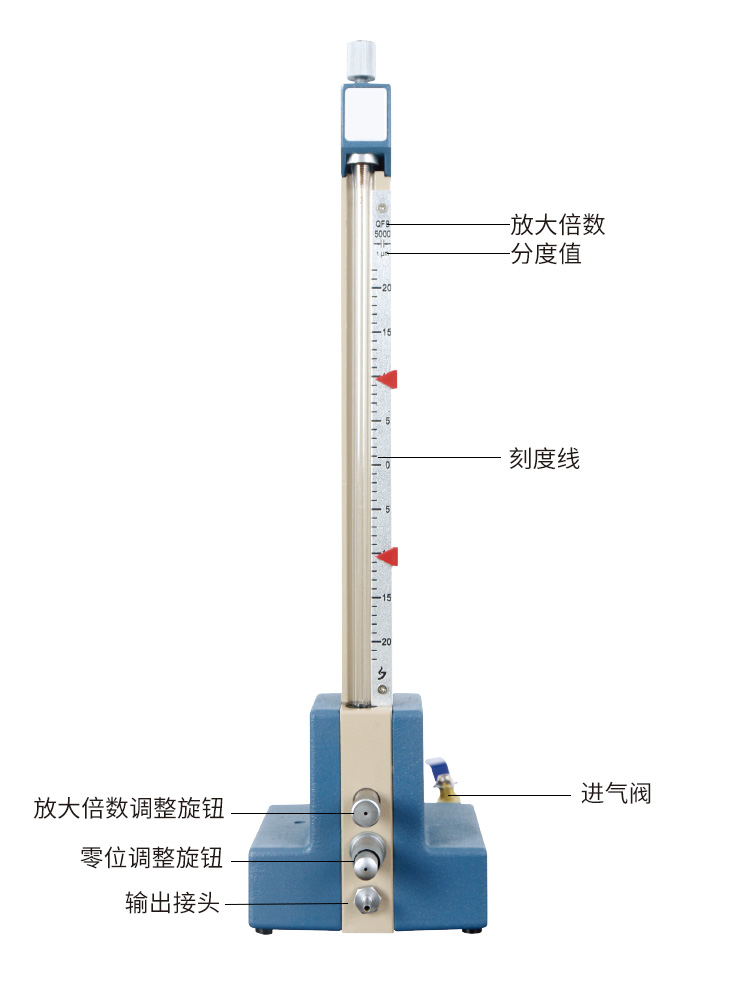

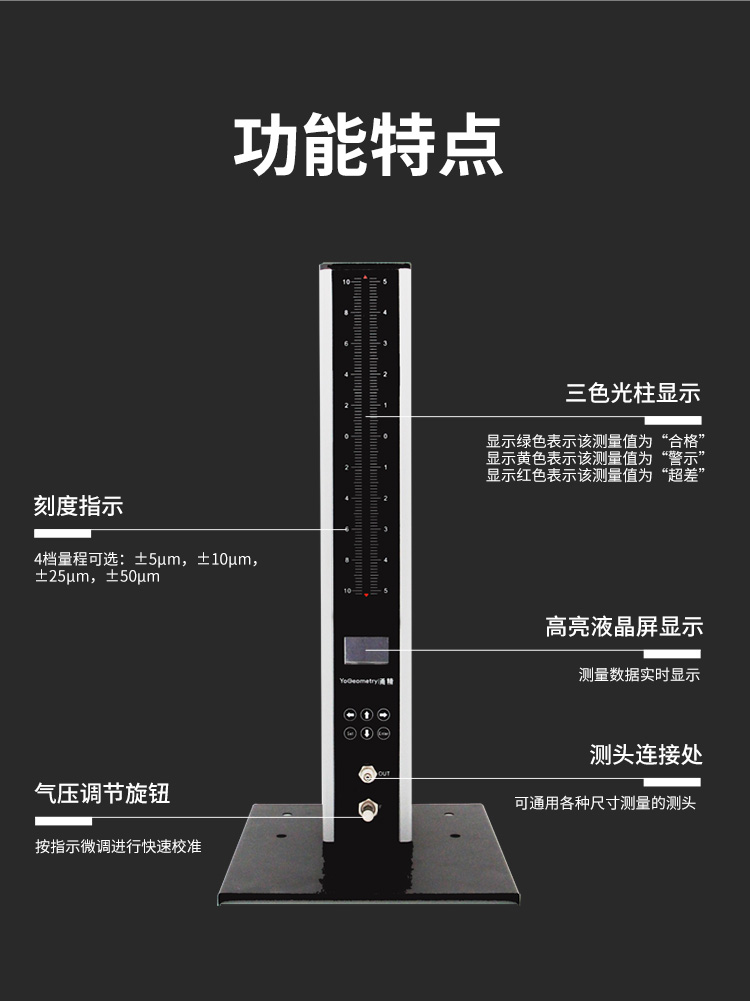

浮标式气动测量仪是将被测长度尺寸的变化转换成锥度玻璃管内气体流量的变化，并由玻璃管内的浮标指示出被测尺寸;电子柱式气动测量仪是使用气动传感器将被测尺寸的变化，经气电转换器转化成电信号，由若千个发光管组成光柱显示测量结果。气动测量仪与各种类型的气动传感器配合使用，能够进行多种测量工作，如用于检测工件的厚度、内径、外径、圆度、平行度等参数，还可用于多台拼合检测。其规程分类见表。
气动量仪校准方法
单位：μm
| 类别 | 标称放大倍数 | 分度值 | 全范围 | 测量范围 | 初始间隙 |
| 浮标式 气动测量仪 | 1000X | 5 | 220 | 160 | 50 |
| 2000X | 2 | 110 | 80 | 40 | |
| 5000X | 1 | 44 | 30 | 35 | |
| 1000X | 0.5 | 22 | 16 | 32 | |
| 电子柱式 气动测量仪 | —— | 1 | 100 | 100 | 80 |
| —— | 0.5 | 50 | 50 | 60 | |
| —— | 0.2 | 20 | 20 | 80 |
