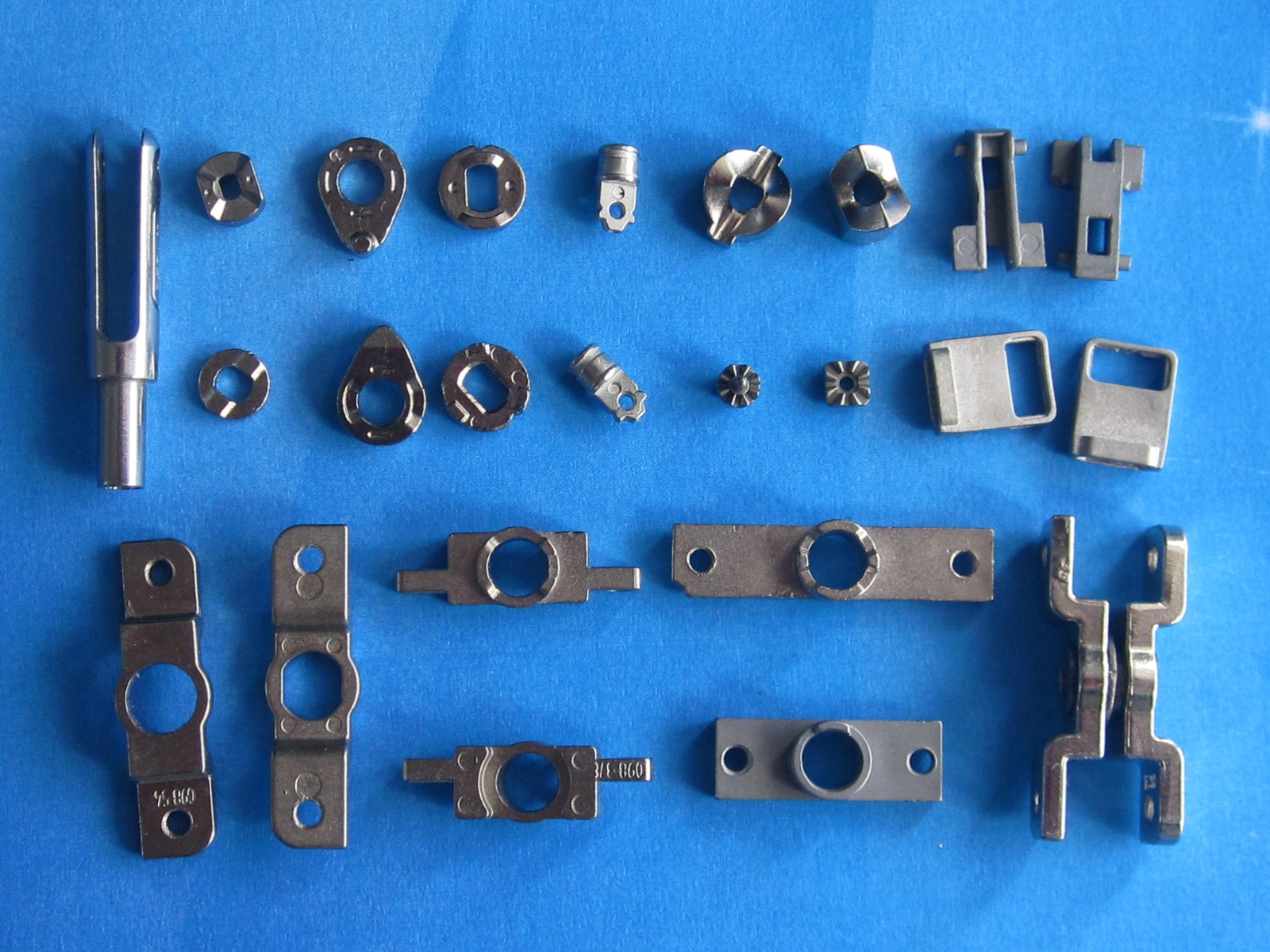

在测量过程中我们经常会遇到一些小尺寸零件，尺寸小，形状复杂，采用人工检测效率低，误收率较高，无法保证其在应用上的高质量要求，导致产品性能下降。

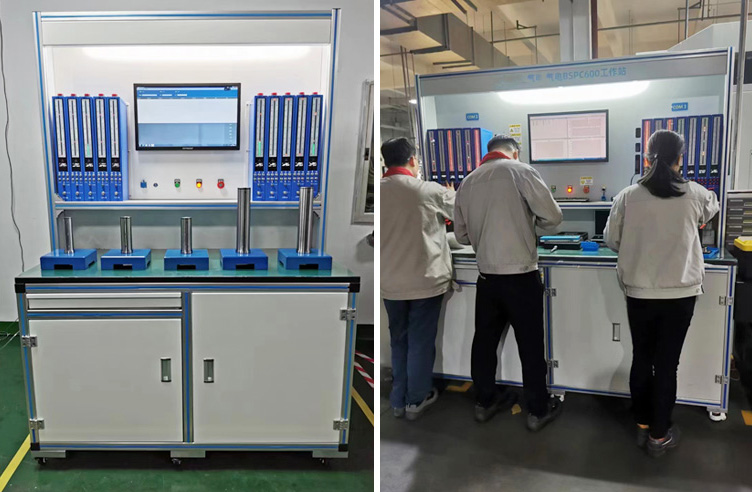

面对小零件高质高效的检测需求，甬精给大家推出金属小零件尺寸快速检测方案。该方案采用数显气动量仪对小零件的高精度快速检测；仪器集多项优势于一身，有效保障小零件大批量生产过程中对其质量的管控及快速分类，相对更简便、更经济。

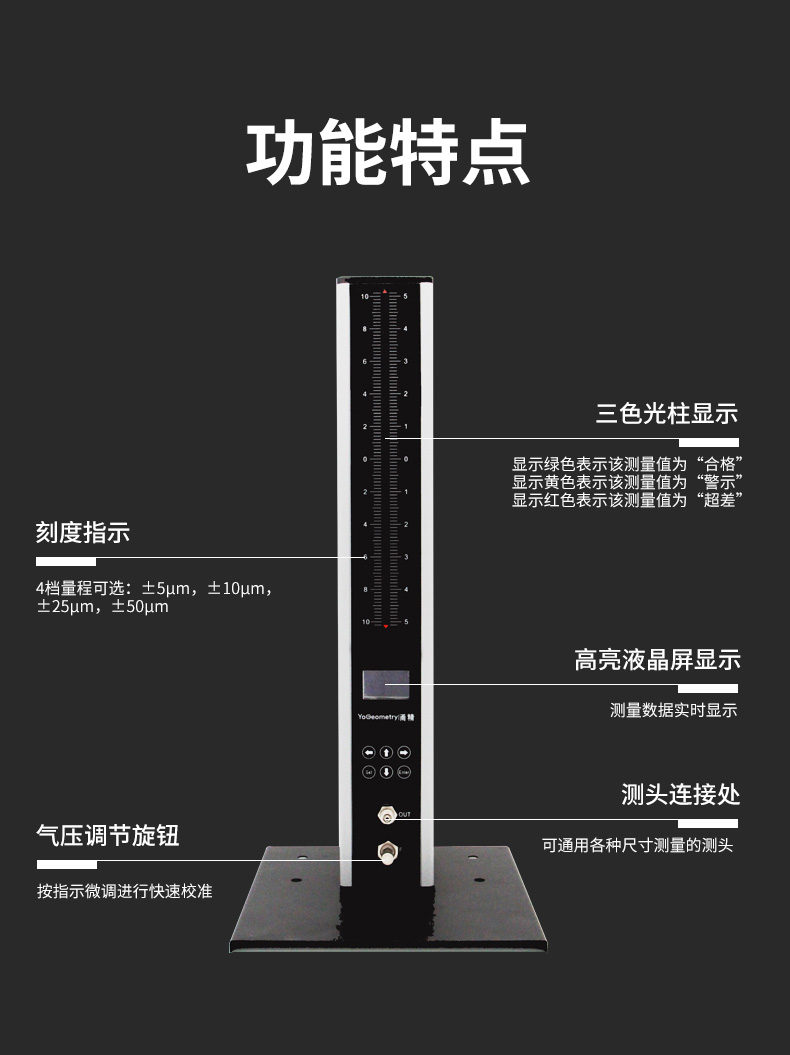

气动量仪是一种可多台拼装的量仪，它与不同的气动测头搭配，可以实现多种参数的测量。气动量仪由于其本身具备很多优点，所以在机械制造行业得到了广泛的应用

什么是气动量仪？
能够指示量值的座式和上置式等长度测量工具。与量具相比，量仪具有灵敏度高、精度高、测量力小等优点，其结构较复杂。量仪对环境条件要求较高，一般在计量室使用。

气动量仪测量原理？

气动测量仪是通过与各种气动测量头或气动测量装置配套使用，用比较测量法对被测件的尺寸或形位参数进行精密测量。

气动测测量方法是以压缩空气作为介质，利用空气在管道中的流量或压力随管道的几何尺寸和形状变化的特性，将尺寸量或位移量转换成流量或压力的变化量，从而实现测量。

气动量仪的优点

1、测量项目多，如长度、形状和位置误差等，特别对某些用机械量具和量仪难以解决的测量，例如：测深孔内径、小孔内径、窄槽宽度等，用气动测量比较容易实现。

2、气动量仪的放大倍数较高，人为误差较小，不会影响测量精度；工作时无机械摩擦，所以没有回程误差。

3、操作方法简单，读数容易，能够进行连续测量，很容易看出各尺寸是否合格。

4、实现测量头与被测表面不直接接触，减少测量力对测量结果的影响，同时避免划伤被测件表面，对薄壁零件和软金属零件的测量尤为适用。

5、由于非接触测量，测量头可以减少磨损，延长使用期限。气动量仪主体和测量头之间采用软管连接，可实现远距离测量。

6、气动量仪结构简单，工作可靠，调整、使用和维修都十分方便。

气动量仪的测量范围

1.内径和外径

气动量仪常被用于测量工件的孔内径和圆外径的尺寸或形状。两喷嘴气动测头——具有两个相对的喷嘴孔，常用于测量孔的内径，而两喷嘴的气动塞规则主要用于测量外径。

2.直线度

气动量仪另一个常用的地方是用于动态测量孔的直线度或者弯曲度，在这样的测量中，一个特制的气动测头可以简单快捷的测量出被测工件内孔的直线度。

3.平面度

测量平面度，是通过使工件平贴在一个有着空气喷嘴的固定平面上移动实现的。这样测量平面度快速、方便、简单而且准确。

4.平均值

多喷嘴均匀分布在一个圆面上的测量工具，可以为使用者完成平均值的测量。这种测量工具主要用于薄壁元件或特殊的圆表面元件，四个、六个或更多的喷嘴可以被使用，喷嘴数目将取决于测量工具的大小。

5.垂直度

用气动量仪测定一个工件的垂直度，比如测量某孔相对于某一表面的垂直度，可以通过在被测孔中移动一个具有“Z"字形的喷嘴的气动测头，根据背压的改变，测量出垂直度的变化。

6.槽宽

薄片状的测头能方便的测量出沟槽的尺寸，气动量仪不仅能测量出沟槽的宽度，还能测量出被测槽两侧面的平行度。

7.特殊圆表面

气动量仪能测量工件的圆度。针对两点不圆的情况，一个常用的两喷嘴气动测头就可以了；如果被测物件是奇数圆，就必须根据圆奇数的数目相应的增加喷嘴的数量。

8.锥度

锥度的变化值可以通过两个不同喷嘴面直径的特殊测头被气动量仪轻易的测量到。

9.配合公差

针对两个有公差配合要求的工件，气动量仪的放大器能够分别显示孔的尺寸值、轴的尺寸值和两元件之间的间隙值，操作者只需通过读出间隙值决定两个元件是否具有了要求的配合尺寸。

气动量仪使用注意事项

1.浮标式气动量仪使用时，应检查供气管路系统中，不应有影响使用性能的漏气，压力应在0.3 MPa～0.7 Mpa, 压缩空气须通过空气过滤器，清除其中油、水和其它杂质。

2.气动量仪输出接头与气内测校之间用塑料软管连接，其内径为4 mm，壁厚不小于1.5 mm，长度不大于1.5 mm。

3.使用时应检查放大倍数旋转钮与调零旋钮转动时应灵活，不得有明显的窜动。

4.在测量中浮标不应有严重的摆动与窜动，缓冲弹簧不应有粘挂浮标的现象。

5.用气内测校上下限校对的实际差值进行倍数和零位调整，调整的方法为：现将下限校对规（设实际尺寸为Φ22）套入测量头上。使测量头的喷嘴位于校对规的宽度的中间，打开进气阀，调节零位旋钮使浮标处于“0”位。取下下限校对规，放上上限校对规（设实际尺寸为Φ22.015），旋转放大倍数旋钮进行倍数调整，如此反.复用上、下限校对规调节放大倍数旋钮和零位旋钮达到浮标分别正确位于“0”和“15”时为止。

6.在读数时，由于浮标与刻度之间存在着一定的距离，眼睛的视线一顶要与玻璃管刻度平行。

7.在长时间的连续测量过程中或中断测量以后重新工作时，应再次用校对规校对。校对时喷嘴应该对准上下限校对环规横线“-”处，这样可以提高测量精度。

8.气内测校（气动测头）在停止使用时，一定要用汽油清洗干净后涂防锈油保养，以免生锈。
