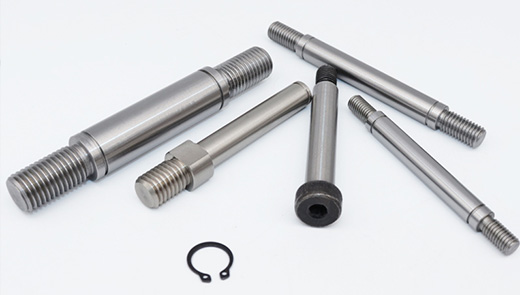

在工业产品中,轴类零件适用于一个或多个数控机床加工零件维护操作中。它们在机器中用来支承齿轮、带轮等传动零件,以传递转矩或运动。轴类零件是旋转体零件,其长度大于直径,一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。在机加工行业也不可或缺,怎么用同心度测量仪测量轴类零件的圆度,同心度,圆周跳动,同轴度,偏心偏摆呢?
什么叫同心度测量仪
同心度测量仪又叫:同心度找正义,本测量仪用于离心泵、压缩机、风机、发电机等。
各种转动设备的两轴找同心度工作(又称对轮找正)。具有结构合理、精度高、误差小、适用范围广泛、使用维护方便等特点、是理想的专用测量 工具、广泛用于切削工具;车削圆棒;外圆磨,无心磨,走心机加工件;汽车配件及航天航空工业轴类零件。
用于圆度,同心度,圆周跳动,同轴度,偏心偏摆,断面差及端面垂直度的精密测量。
快速测量节省时间,不但提高测量精度,减少测量误差,并且可以大大提高工作效率,减小机器震动,延长使用寿命。操作方便,通用性强。
适用范围
1、轴类零件圆度、同心度、圆周跳动、断面差的精密测量
2、轴类零件外圆及内园参数的同时精密测量
3、轴类零件多点参数的同时精密测量;
4、快速测量、断差面、内圆及外圆可同时测量
仪器特点

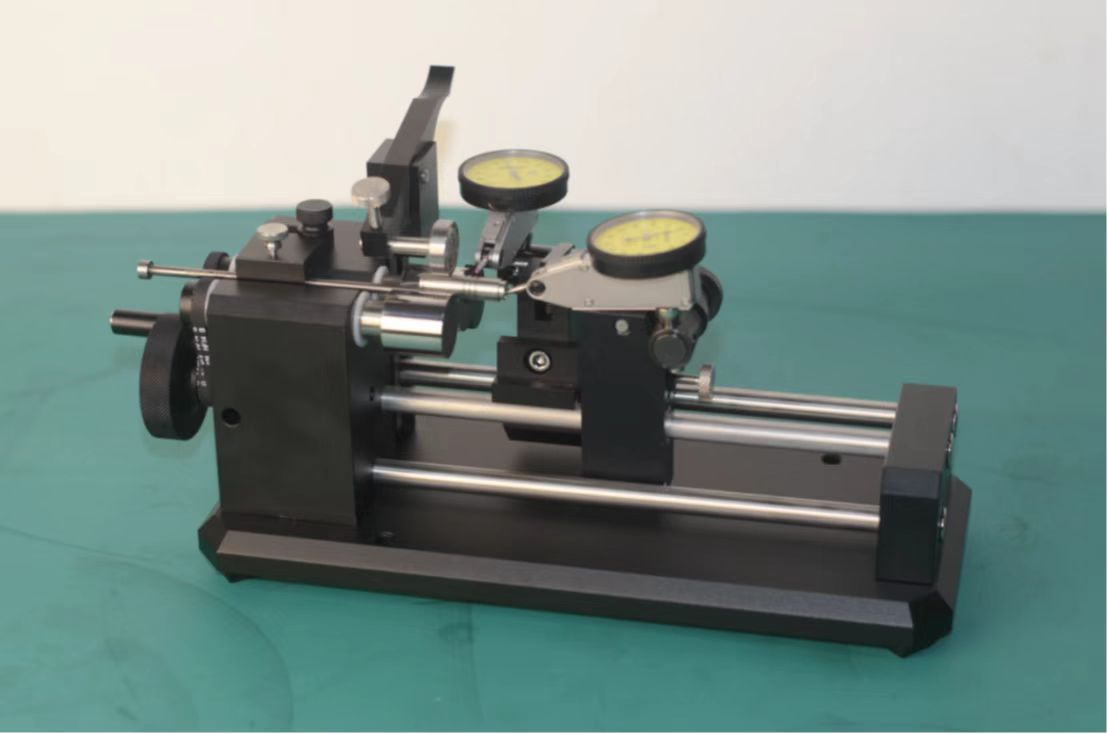

以轴心为基准量测之滚柱型同心度测量仪。广泛使用于同心度,检验及偏摆量测,精准度高。
可普遍用于切削工具;车削圆棒;外圆磨,无心磨,走心机加工件;汽车配件及航天航空工业轴类零件。
主要参数:
适用直径:Φ3-Φ25mm(实际最大可测35mm)
适用长度:0-102mm
本机精度:0.002mm
转轮:全平面滚轮
机台尺寸:286x115x120mm
配置:
标配:杠杆表滑动表座2个
压轮装置1个
Φ13x5mm压轮1个
50L钨钢标准棒1支
定位块1个
定位针1支
选配:量表(杠杆千分表/杠杆百分表)
颜色:金色/黑色(可选)
N. W: 约5.5 kg
