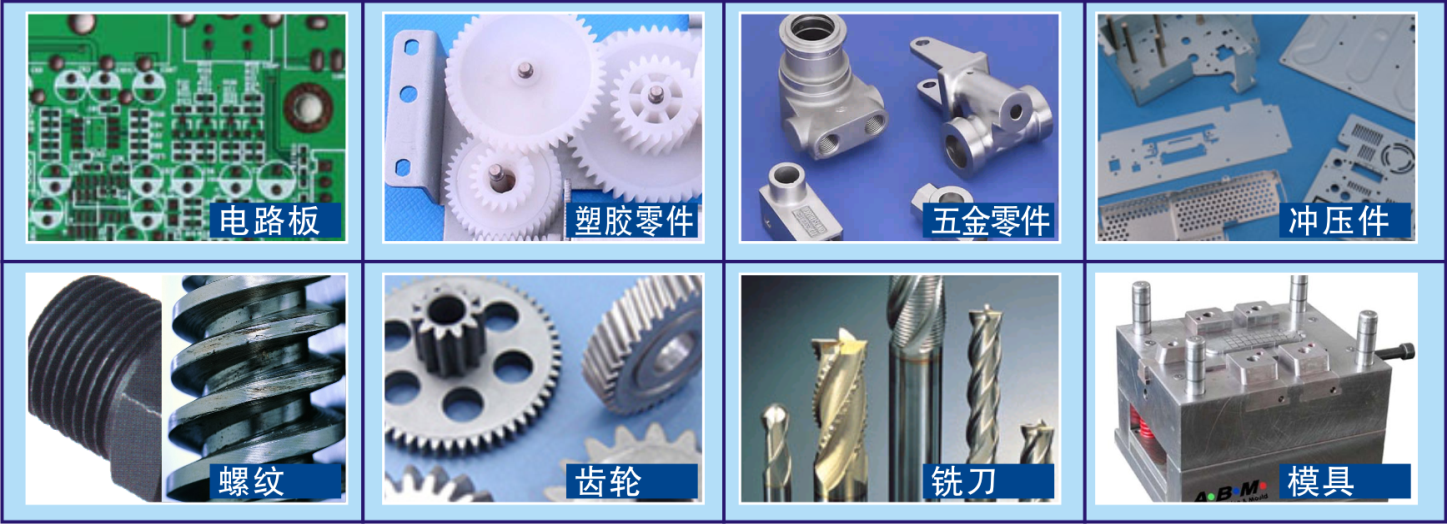

甬精手动型影像测量仪YJ3020,能高效地检测各种复杂工件的轮廓和表面形状,如:样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件,以及端子,钟表、金刚石等。
使用范围更为广泛应用于机械、模具、仪表、电子、轻工等行业,是计量室和生产车间不可缺少的一种计量检定设备。
仪器测量精度:(3+L/200)μm
X,Y坐标解析度:1μm
数据处理系统:多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度检测RS-232数据输出,可直接导入CAD。

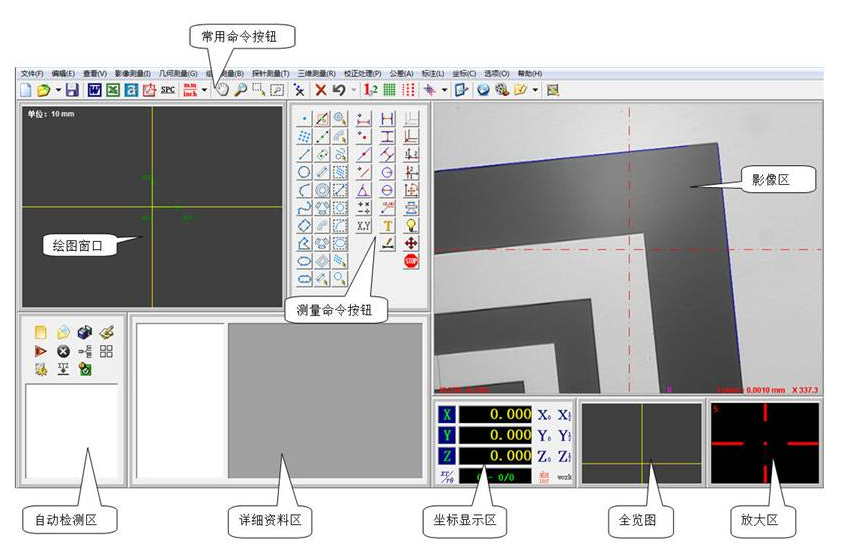

型号 | l 3020 | |
实际测量尺寸 | l 300*200*180(mm) | |
测量精度 | (3+L/200)μm | |
外形尺寸(mm) | 660*560*960 | |
整机重量 | 180kg | |
机械本体 | 底座,立柱:济南花岗岩精度00级,平面度3μm,物理稳定 | |
导轨:FY- V型高平衡滚子交叉导轨 | ||
光栅尺: 新天精密闭合式光栅尺,分辨率1微米 | ||
Z轴驱动方式: 手动对焦 | ||
光学系统 | CCD | 日本索尼芯片彩色工业数字摄像机 |
镜头 | 可连续变倍高清镜头,光学放大倍率0.7×-4.5× | |
表面光 | 美国进口灯珠LED环形冷光源,光源稳定,寿命高 | |
轮廓光 | 美国进口灯珠LED圆形冷光源,光源稳定,寿命高 | |
轴承配件 | 日本NSK高速轴承 | 日本NSK高速轴承 |
限位开关件 | 日本欧姆龙点限位开关 | 日本欧姆龙点限位开关 |
联轴器 | 日本米思米联轴器 | 日本米思米联轴器 |
软件系统 | 多语言zonson智能自动测量系统 | |
0. 1微米分辨率三轴DC300解析系统 | ||
高清晰SDK2000视频采集系统 | ||
附件
| 保养手册 | |
出厂检验报告 | ||
1微米分辨率校准片 | ||
各适用连接线 |
软件测量基本功能:

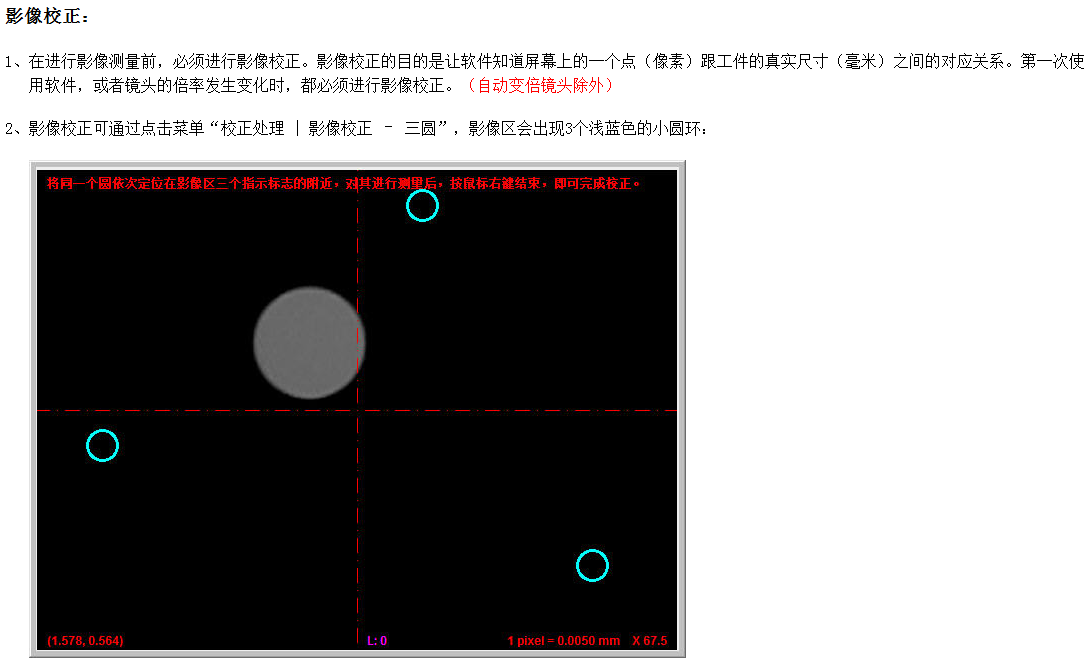

影像自校正功能

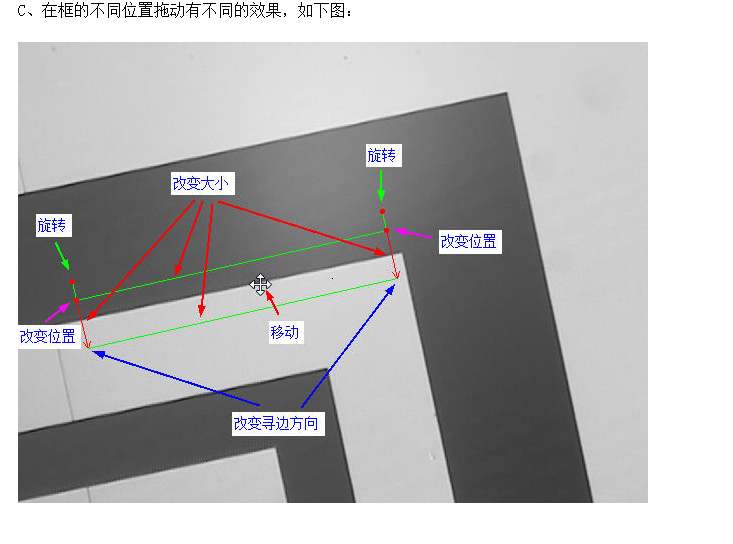

自动寻边测量功能

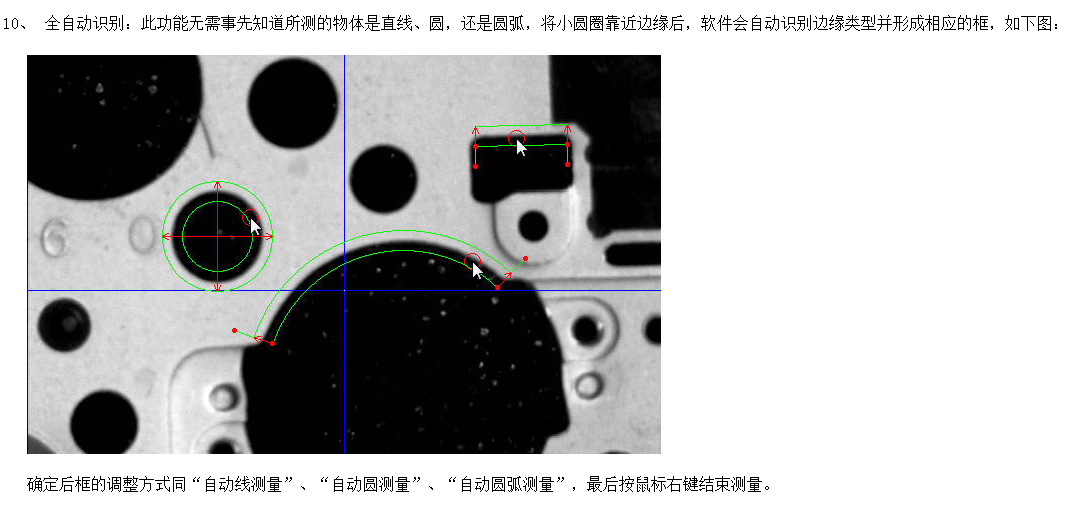

全自动识别-框选识别-点选自动测量功能
多功能拟合构造测量功能
1.可测量各种点线,线到线 圆到圆 线到圆等等距离
2.通过其他元素拟合新的元素 如:通过其他多点拟合成线段,圆,圆弧等
3.根据需求自建立一个单独线或者圆等元素

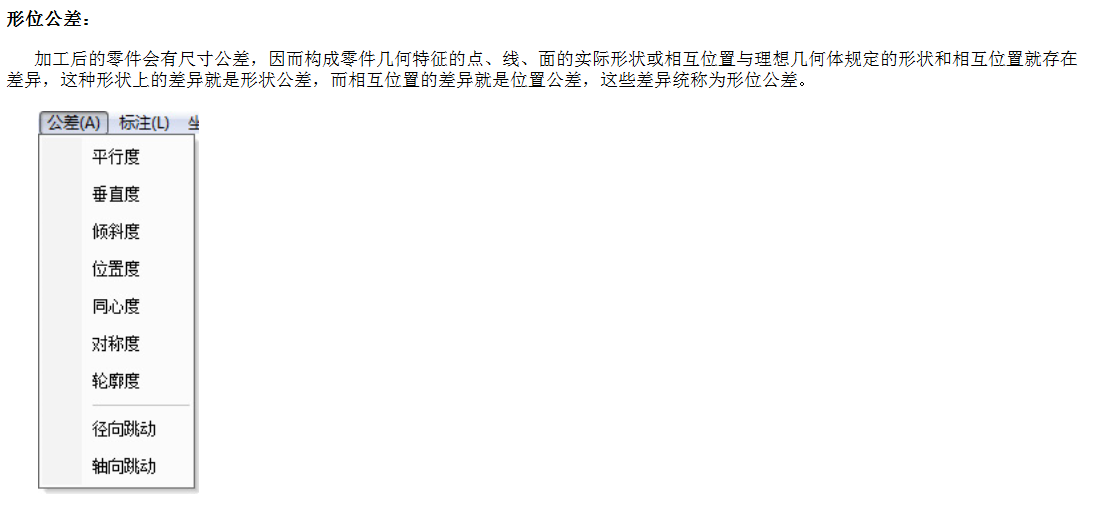

行为公差测量功能

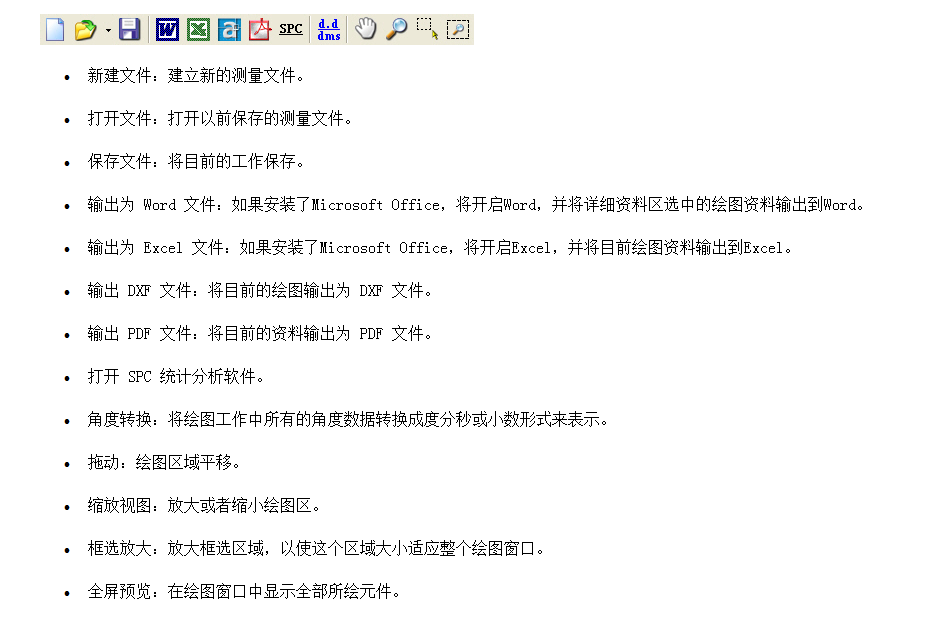

各种报告生成功能区域,支持WORD,Excel PDF 等等报告及AutoCAD导入导出功能

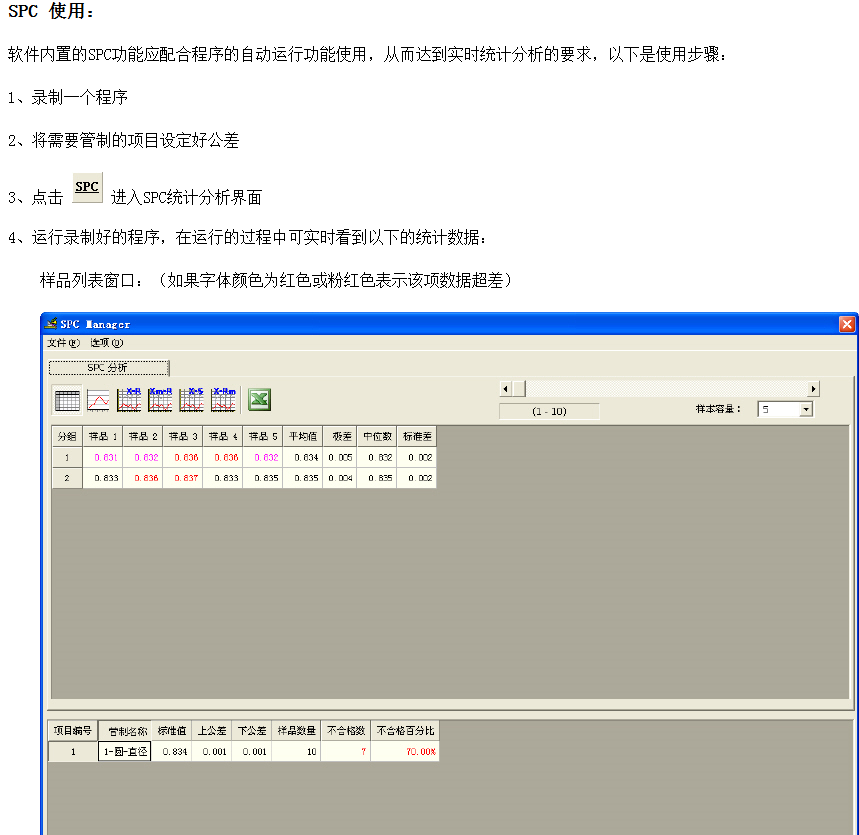

强大的SPC质量管控功能
3D系列(可依客人产品来选择)―功能介绍
1:具有2D光学测量仪器的全部功能!

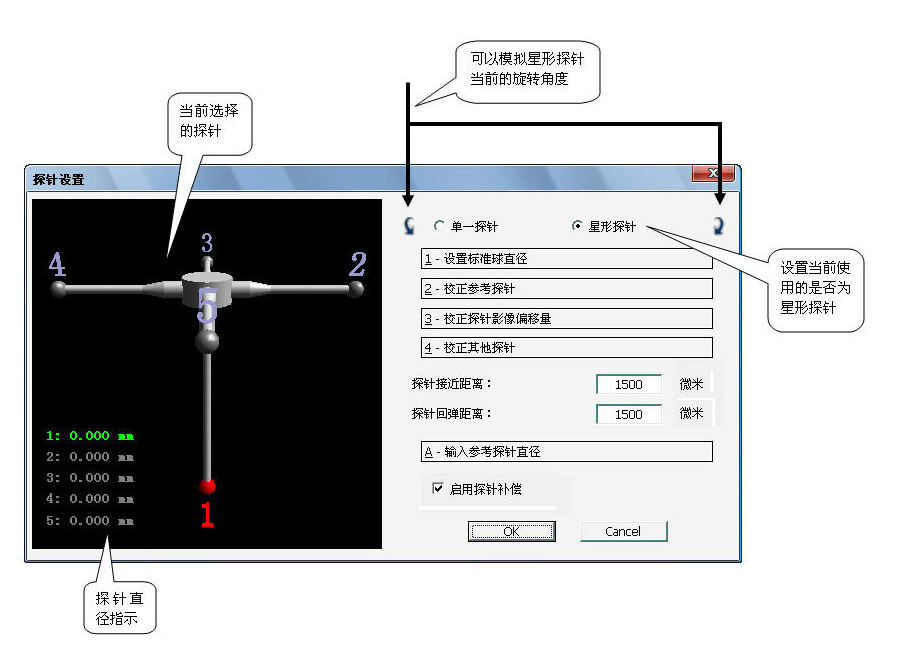

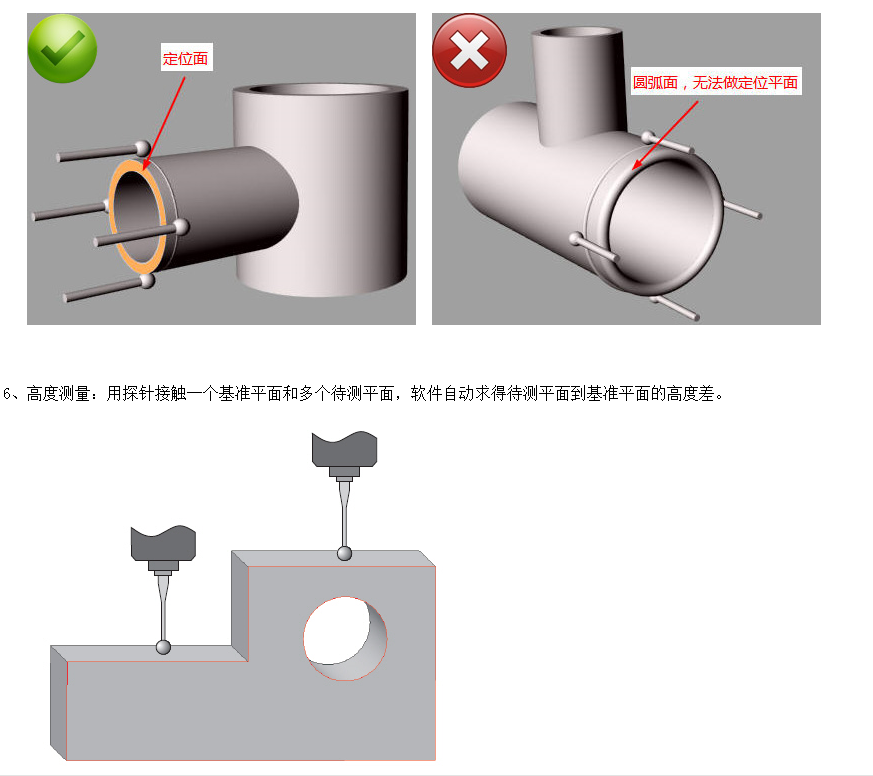

2:结合MCP测针,可完成多项三坐标测量仪功能!
3:快速边缘追综系统,快速完成平面抄数的工作!
4:与CAD强强结合,使更多的功能通过此平台加以实现!
5:大面积平面图形的扫描功能,能快速完成JPG图片方式,在其它的软体中叫做地图功能!

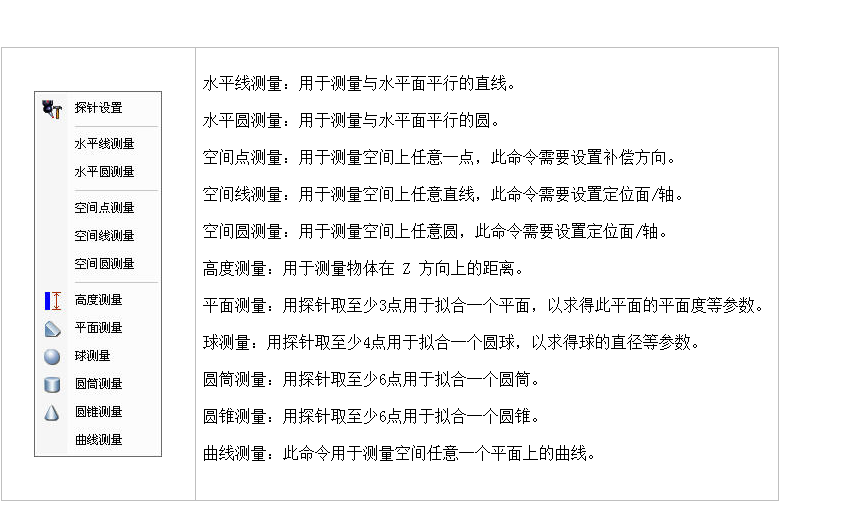

三坐标中70%功能如下:

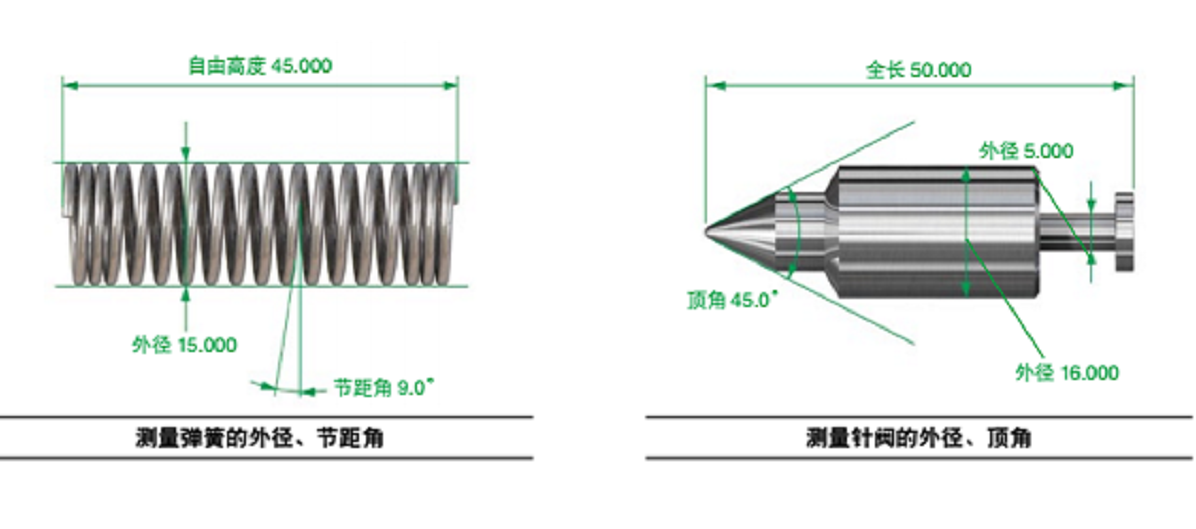

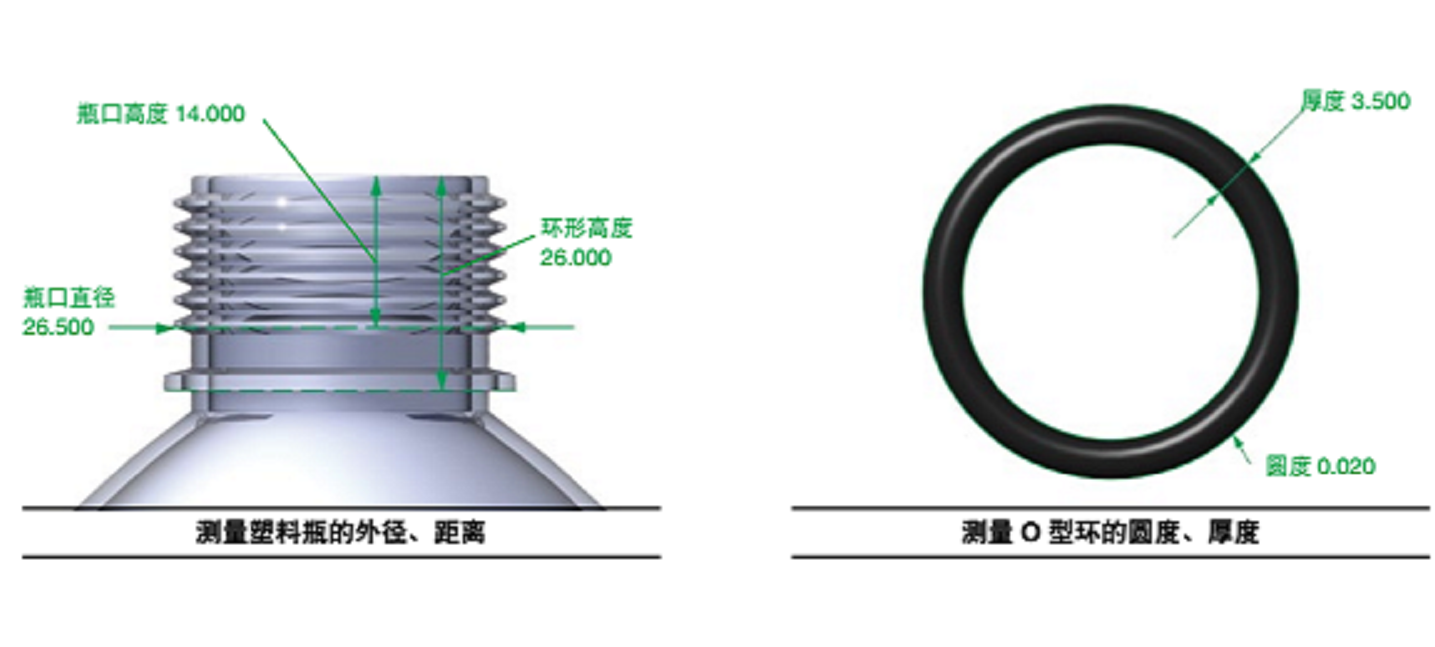

圆柱外径 圆柱内径 圆锥顶角 两面夹角 孔边距离
圆两孔中心距离 平面度
球直径 直线度 宽度
同轴度 垂直度 距离
圆柱度 平行度 R角
圆度 高度
激光测高系列(可依客人产品来选择)—功能介绍:
可以针对于透明件,玻璃镀层,玻璃曲翘的测量。
部份软件功能介绍(可依客人产品来选择):
(1) 元素测量:

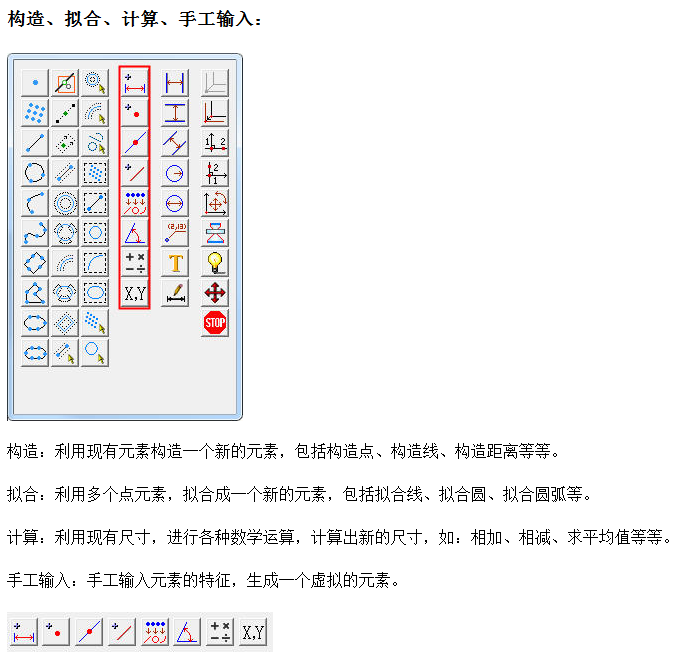

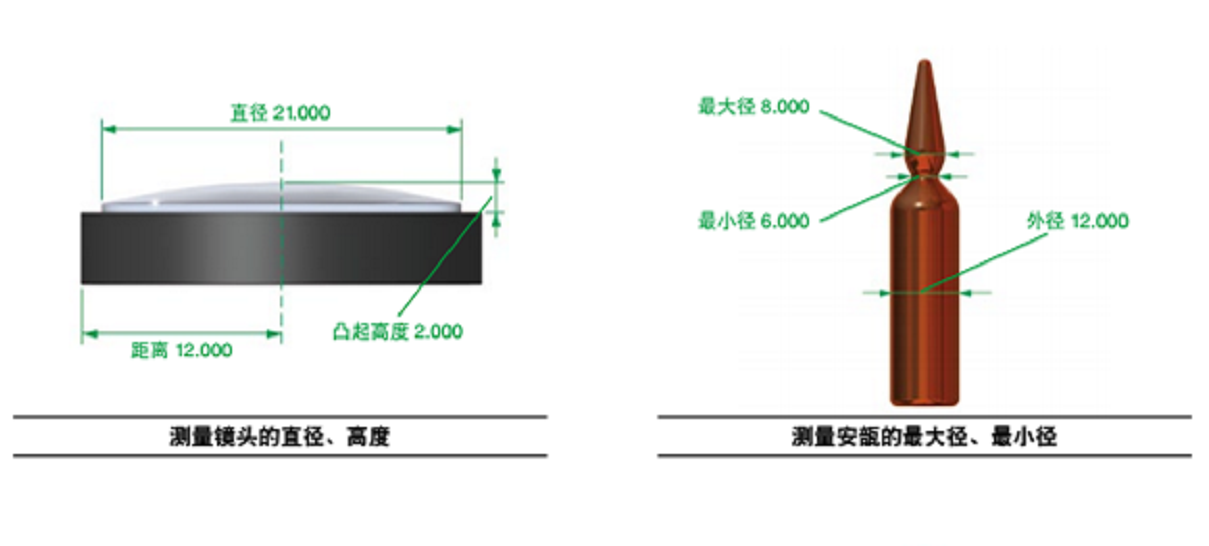

测量应用:
