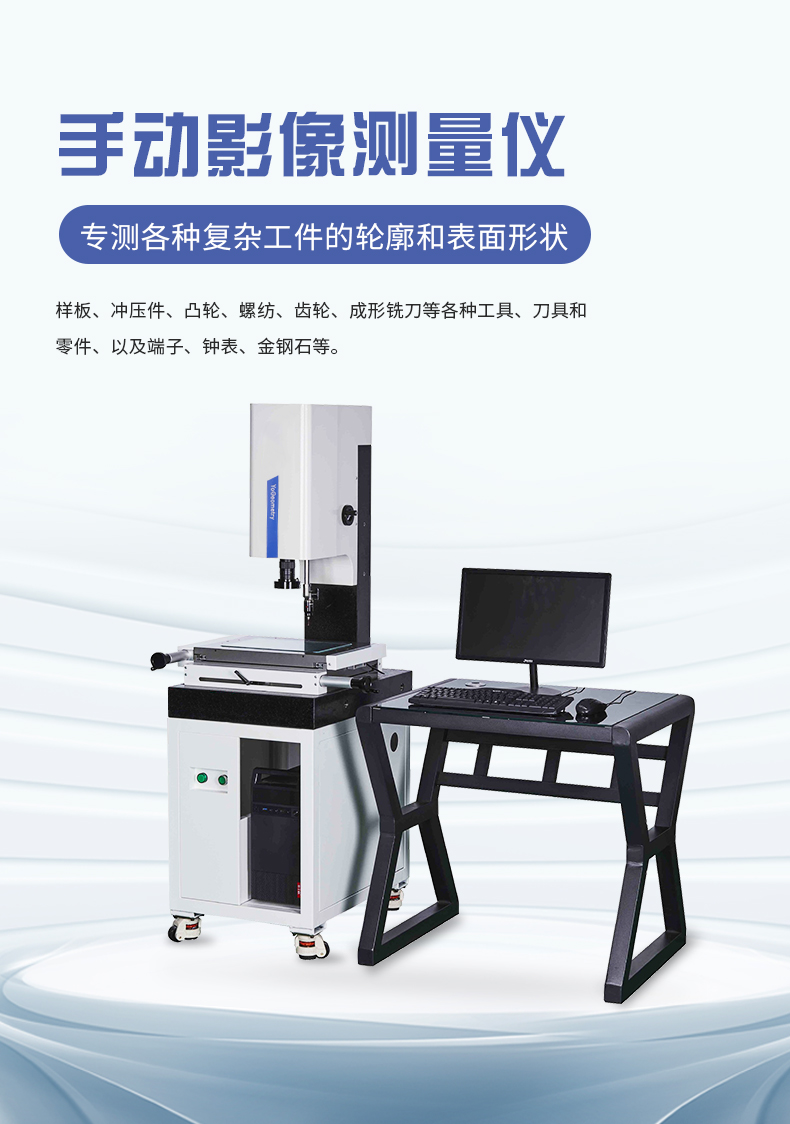

手动影像仪特点:
手动影像仪能高效地检测各种复杂工件的轮廓和表面形状如:样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。
使用范围更为广泛,它广泛应用于机械、模具、仪表、电子、轻工等行业,是计量室和生产车间不可缺少的一种计量检定设备。
仪器测量精度:(3+L/200)μm
X,Y坐标解析度:1μm
数据处理系统:多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度检测RS-232数据输出,可直接导入CAD。

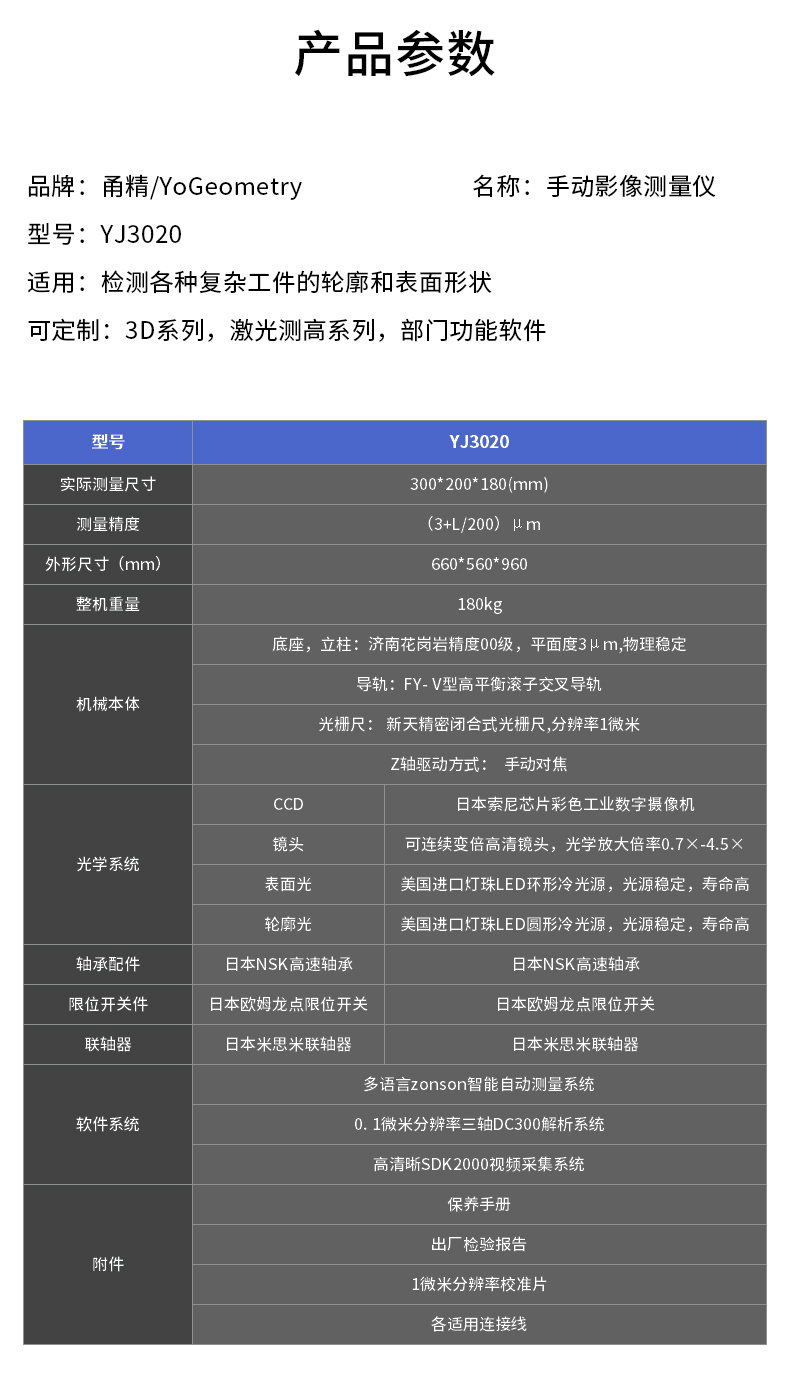

参数规格:
型号 | 3020 | |
实际测量尺寸 | 300*200*180(mm) | |
测量精度 | (3+L/200)μm | |
外形尺寸(mm) | 660*560*960 | |
整机重量 | 180kg | |
机械本体 | 底座,立柱:济南花岗岩精度00级,平面度3μm,物理稳定 | |

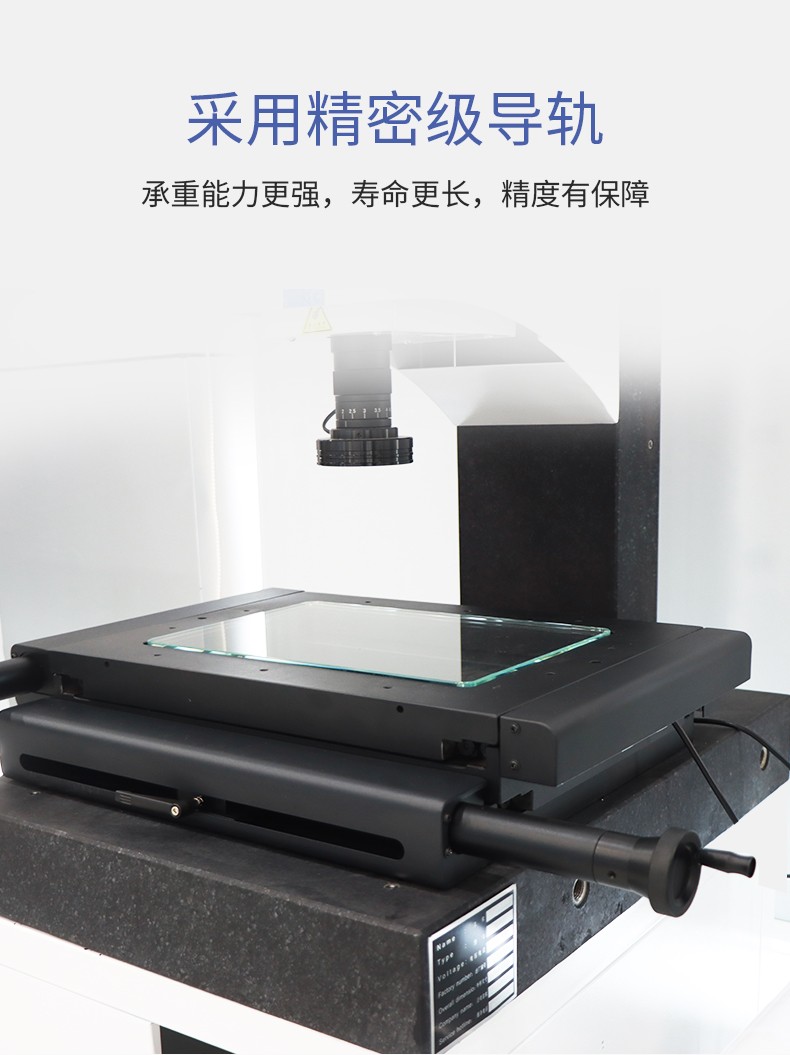

导轨:FY- V型高平衡滚子交叉导轨 | ||
光栅尺: 新天精密闭合式光栅尺,分辨率1微米 | ||
Z轴驱动方式: 手动对焦 | ||
光学系统 | CCD | 日本索尼芯片彩色工业数字摄像机 |
镜头 | 可连续变倍高清镜头,光学放大倍率0.7×-4.5× | |
表面光 | 美国进口灯珠LED环形冷光源,光源稳定,寿命高 | |
轮廓光 | 美国进口灯珠LED圆形冷光源,光源稳定,寿命高 | |
轴承配件 | 日本NSK高速轴承 | 日本NSK高速轴承 |
限位开关件 | 日本欧姆龙点限位开关 | 日本欧姆龙点限位开关 |
联轴器 | 日本米思米联轴器 | 日本米思米联轴器 |
软件系统 | 多语言zonson智能自动测量系统 | |
0. 1微米分辨率三轴DC300解析系统 | ||
高清晰SDK2000视频采集系统 | ||
附件
| 保养手册 | |
出厂检验报告 | ||
1微米分辨率校准片 | ||
各适用连接线 |

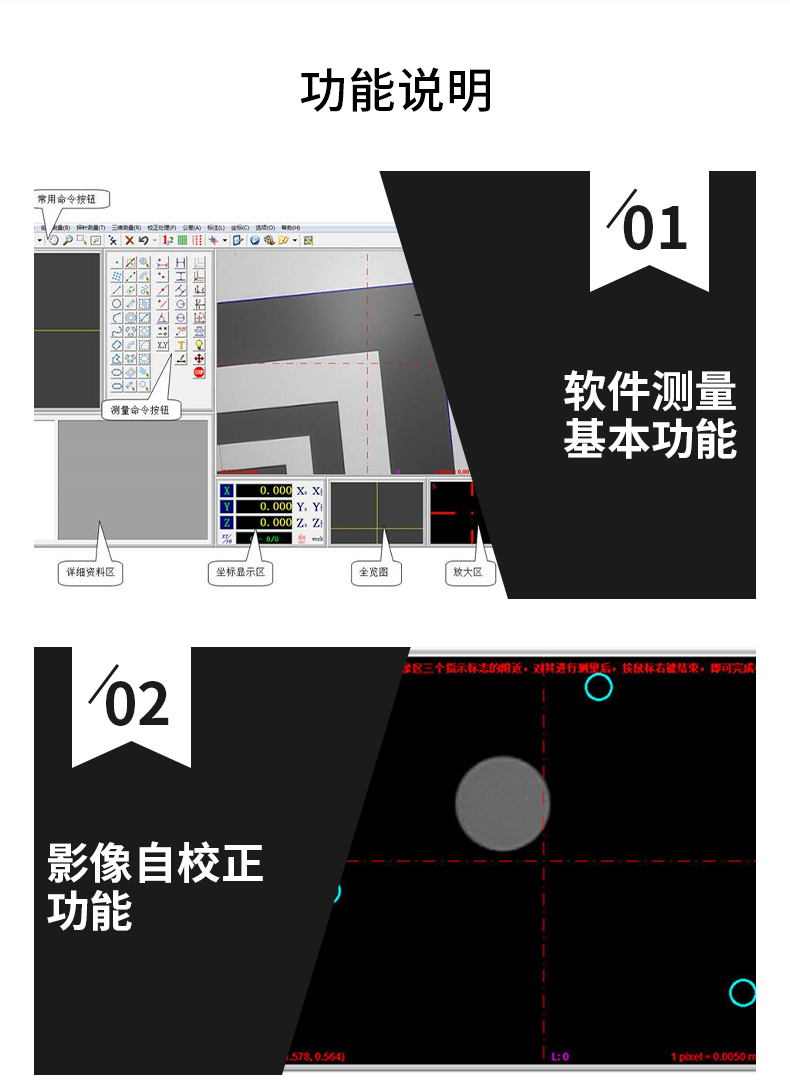

软件测量基本功能;
影像自校正功能;

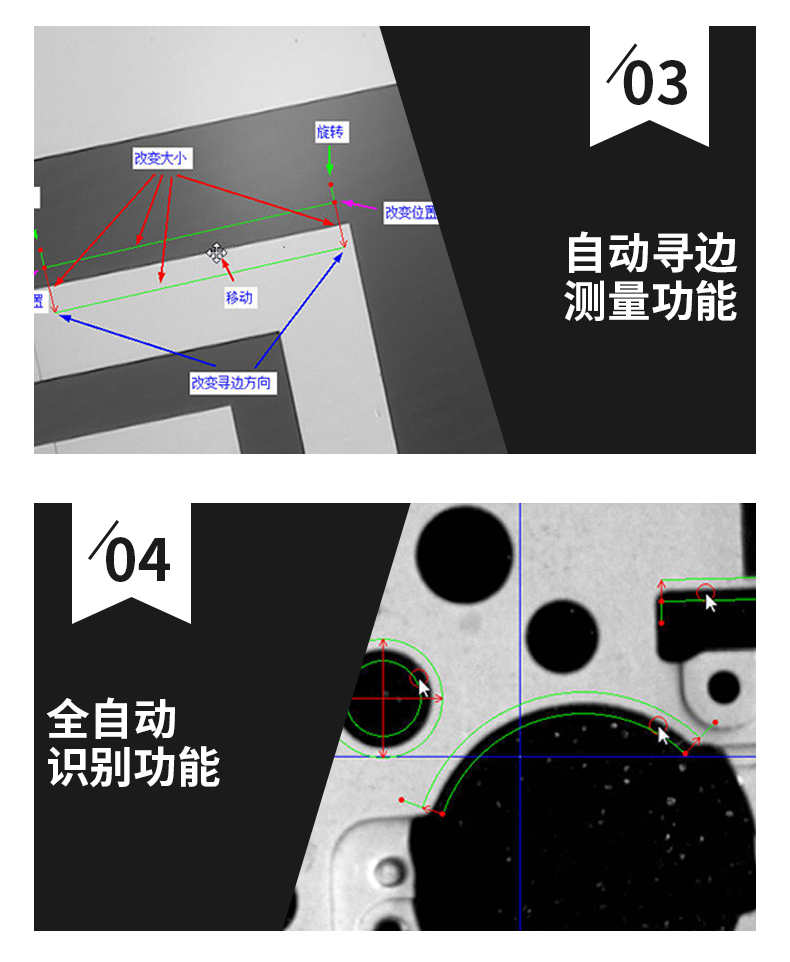

自动寻边测量功能;
全自动识别-框选识别-点选自动测量功能,全自动识别,此功能无需事先知道所测的物体是直线、圆、还是圆弧,将小圆圈靠边边缘后,软件会自动识别边缘类型并形成相应的框。

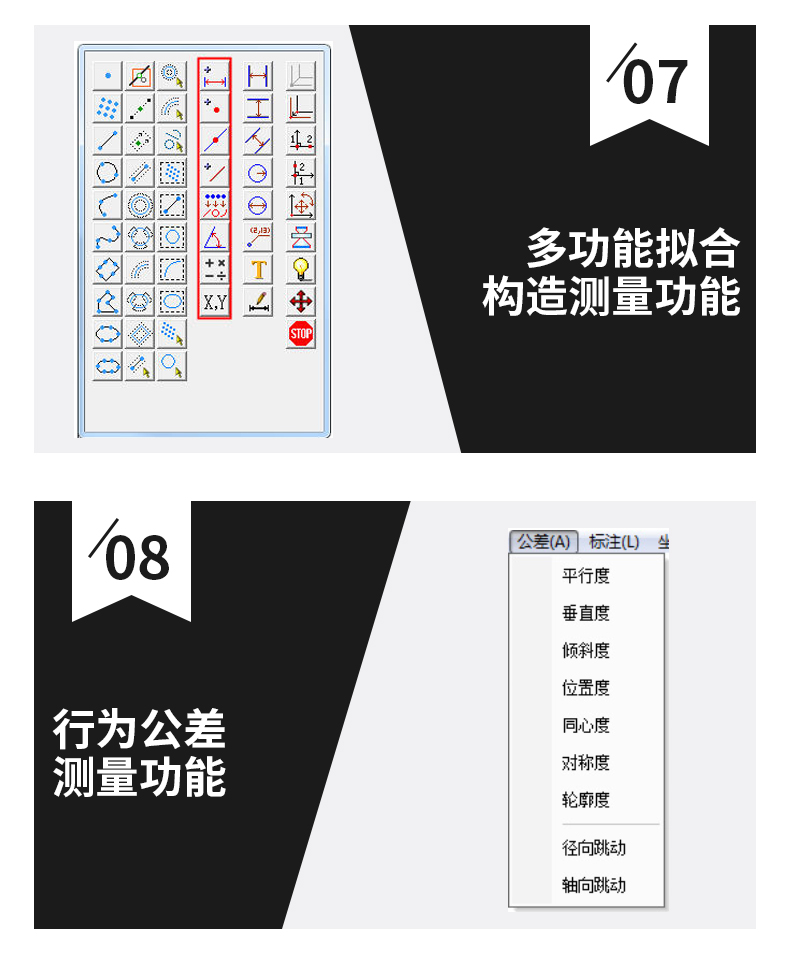

多功能拟合构造测量功能
1.可测量各种点线,线到线 圆到圆 线到圆等等距离
2.通过其他元素拟合新的元素 如:通过其他多点拟合成线段,圆,圆弧等
3.根据需求自建立一个单独线或者圆等元素
行为公差测量功能

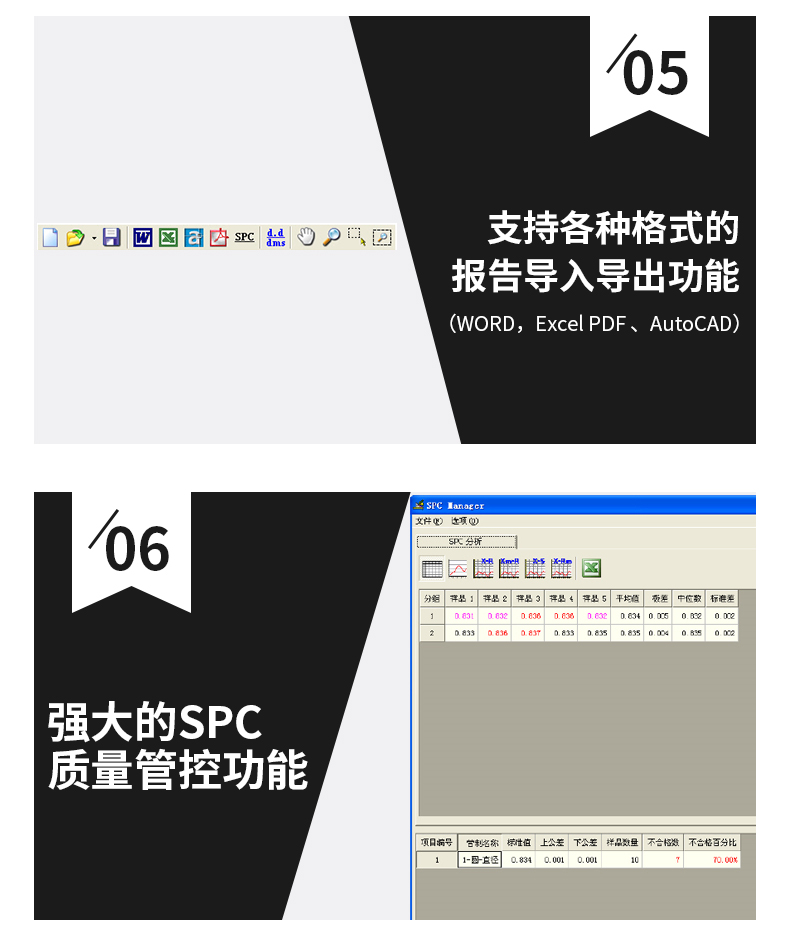

各种报告生成功能区域,支持WORD,Excel PDF 等等报告及AutoCAD导入导出功能
强大的SPC质量管控功能
